2Pro AC - комбинированная защита по току и напряжению в промышленном оборудовании

Элементы 2Pro AC представляют собой интегрированное решение защиты по току/напряжению/температуре, которое способно помочь защитить широкий спектр электронных приборов от ущерба, вызванного скачками напряжения вследствие попадания молнии, электростатических разрядов, потери нейтрали, повышенных входных напряжений и наведенной мощности.

На данный момент серия 2Pro AC включает в себя три элемента с различными номиналами по току - 150мА, 350мА, 750мА для применений в блоках питания различной мощности.

Устройство объединяет в себе PolySwitch (полимерный элемент защиты по току с положительным температурным коэффициентом) и металоксидный варистор(MOV). Такое сочетание позволяет получить самовосстанавливающуюся защиту (реагирующую на перегревы) с ограничением нежелательных токов и фиксацией допустимого напряжения. Комплексное решение из одного устройства позволяет производителям соответствовать требованиям безопасности, снизить количество используемых элементов и повысить надежность выпускаемого оборудования.


Электрические характеристики

Параметры защиты по току (выводы 1-2) при 20°C
Наименование
IHOLD, A
ITRIP, A
Сопротивление, Ом
Время срабатывания при 1А, с

Rmin
Rmax
R1max
Typ
Max
LVM2P-015R10431
LVM2P-015R10431E25
0.15
0.30
6.5
14.0
16.0
0.9
3
PSR-277470.35
0.75
1.4
2.2
2.8
0.5
2.0
PSR-28369        new!0.75
1.50
0.35
0.65
1.0
na
na

R1max - максимальное сопротивление, измеренное при 20°C через 1 час после срабатывания.

Параметры защиты по напряжению (выводы 2-3)
Наименование
Напряжение варистора
при 1мА, В
Сопротивление на постоянном токе
при 100В,
Максимальное напряжение
удержания при 25А,
Номинальная мощность,
DC (В)
разброс
MОм
В
Вт
LVM2P-015R10431
LVM2P-015R10431E25
430
±10% >10
710
0.25
PSR-27747 430
±10% >10 710
0.6
PSR-28369        new! 430
±10% >10 710 (при 50А)
1.0

Отправить запрос на получение образцов


Принцип работы


При нормальных рабочих условиях переменное сетевое напряжение, приложенное к металоксидному варистору, не превышает значения максимально допустимого напряжения продолжительной работы VACRMS. Однако, возникающие нежелательные импульсы большого напряжения, превышают эти рамки. Сочетая в себе ППТК-технологию с металоксидным варистором, 2Pro AC помогает осуществлять усиленную защиту по напряжению/от перегрева там, где одиночный варистор оказался бы уязвимым в условиях продолжительного состояния перенапряжения, превышающего его допустимые нормы. Во время прохождения большого импульса ППТК-элемент устройства 2Pro AC нагревается и переходит в высокоомное состояние, позволяя снизить риск разрушения варистора. Устройства LVM2P-015R10431 являются десятимиллиметровыми радиально-выводными элементами с тремя выводами.
В приведенной схеме вывод (1) подведен к ППТК-элементу, вывод (2) - от последовательного соединения MOV/PPTC (осуществляет подключение к земле), вывод (3) подключен к варистору.

Защита от перегрева

В случаях применения на переменном сетевом напряжении нередки случаи потери нейтрали. В итоге варистор оказывается подвержен большему напряжению, чем он может выдержать. В худшем случае это напряжение может составить 400VAC( вместо 230VAC). В условиях неограниченности тока незащищенный варистор сначала снизит импеданс до нескольких Ом, но вследствие большого значения энергии варистор скорее разрушится, чем защитит. Если в цепи обратной связи на переменном сетевом напряжении находятся устройства, ограничивающие уровень тока, они также могут перегреваться вследствие выхода из строя MOV.
Стандартные незащищенные MOV обычно рассчитаны на 275VACRMS. В ситуации потери нейтрали они могут перегреваться с губительными последствиями(Fig 2), даже если в цепи используется предохранитель или ограничительный резистор.
ППТК-элемент устройства 2Pro AC помогает предотвращать перегрев MOV, сохраняя поверхностную температуру варистора на уровне, меньшем 150°C, и защищая устройство от температур возгорания при больших импульсах напряжения.
2Pro помогает производителям выпускать продукцию, соответствующую требованиям по IEC60950 и IEC60335, и сохраняющую работоспособность после "грозовых" тестов IEC61000-4-5. Поскольку в устройстве 2Pro AC ППТК-элемент подключен последовательно с варистором, далее в цепи не требуется дополнительной защиты по току, что позволяет снизить число используемых компонент и сэкономить место на печатной плате.

Преимущества

Формфактор 2-в-1 небольшого размера позволяет снизить количество компонент и сэкономить площадь на печатной плате.

  • Осуществляет безопасную защиту варистора в случае больших нагрузок, на которые он не рассчитан
  • Снижает возвраты по гарантии
  • Позволяет оборудованию соответствовать UL/IEC 60950/IEC60335
  • Помогает проходить следующие тесты:
IEC61000-4-5 - Тест на устойчивость к импульсам
IEC61000-4-4 - Тест на быстрый переходный режим
IEC61000-4-2 - Тест на устойчивость к электростатическому разряду

Характеристики

  • Единая защита по току/напряжению/температуре/к электростатическим разрядам
  • Самовосстанавливающаяся защита по току
  • Помогает защищать варистор и другие компоненты от ущерба, вызванного потерей нейтрали или некорректными входными напряжениями
  • Нормальный режим работы: универсальный диапазон входных напряжений: от 85VAC до 265VAC
  • Максимальный входной ток @ 20°C: 150 mARMS
  • Диапазон мощности: до 30VA при входном напряжении 230VAC и 20°C
  • Высокие значения прерываемой мощности: 415VACRMS/40ARMS
  • Ограничитель бросков пускового тока (ёмкостная нагрузка)
  • RoHS-совместимый

Применение

  • Светодиодные линии освещения
  • PLC-оборудование (передача Fast Ethernet, хDSL по электросети)
  • Зарядные устройства сотовых телефонов
  • Иточники питания AC/DC
                  - 30ВА входной мощности при напряжении сети 220-240В
                  - 15ВА входной мощности при напряжении сети 120В
  • Источники питания модемов
  • Светодиодные линии освещения
  • Источники питания модемов
  • Выпрямители
  • Электросчетчики
  • Устройства бытовой и промышленной электроники

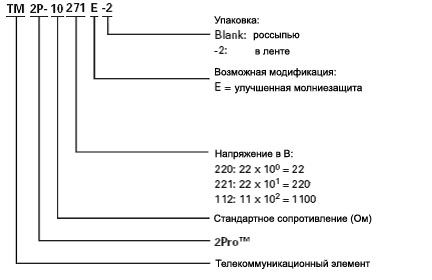

Система обозначений элементов

Определения

IHold = Номинальный ток – максимальный ток, проходящий через устройство без прерывания, при 20°C,  при установке в негерметичное оборудование.
R1max = Максимальное сопротивление измеренное при 20°C через час после срабатывания или перепайки.
