 Применение в автомобильной промышленности

(812) 441-36-38
(495) 755-93-29

Применение в автомобильной промышленности

Информационно-развлекательные и навигационные системы автомобилей


Современные навигационные и развлекательно-информационные системы просто "напичканы" электронными компонентами и жгутами.

Элементы защиты электрических цепей Raychem позволяют обеспечить безопасность широкой гаммы компонентов таких систем. Например, антенн, сенсорных экранов, жестких дисков, USB- и CAN-интерфейсов, СВЧ-модулей, линий ввода/вывода и т.д.

Защита от перенапряжений и перегрузок по току повышает надежность работы и безопасность оборудования автомобиля для человека.

- AHRF, AGRF, AHEF
- AHS, ASMD, miniSMD, microSMD, nanoSMD
- PESD
- SESD
- SFF, SFS
- PolyZEN

Панель управления на двери автомобиля


Панель управления на двери со стороны водителя позволяет ему управлять стеклоподъемниками, зеркалами обзора, дверными замками и т.п.

Миниатюрные самовосстанавливающиеся предохранители PolySwitch под поверхностный монтаж способны защитить печатные проводники и электронные компоненты панели от перегрева и обугливания в результате коротких замыканий. Они обеспечивают защиту переключателей, светодиодной подсветки, силовых и слаботочных проводников подключаемых к шаговым двигателям.


- miniSMD, microSMD, nanoSMD
- SFF, SFS

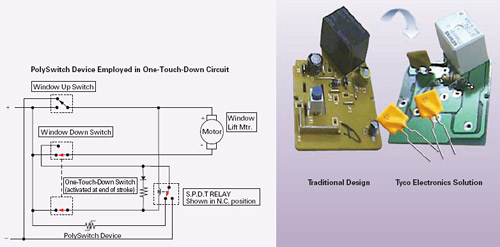

Схема управления стеклоподъемником автомобиля


В схеме управления стеклоподъемником устройство PolySwitch выполняет роль предохранителя и чувствительного элемента, который защищает электродвигатель от перегрева. Таким образом, он заменяет собой несколько электронных компонентов используемых в стандартной схеме управления. Это температурный датчик, компаратор и силовая цепь.

В результате снижаются издержки за счет избавления от лишних электронных компонентов.


- AHRF, AGRF, AHEF
- AHS, ASMD

Автомобильная электроника

Устройства PolyZen позволяют защитить автомобильную и портативную электронику от ущерба связанного с бросками напряжения в бортовой электросети от коммутации индуктивных и емкостных нагрузок, а также от переполюсовки напряжения питания. В отличие от диодов Zenera, в устройство PolyZen встроен самовосстанавливающийся предохранитель, который обеспечивает еще и защиту от перегрузок по току.


- PolyZEN

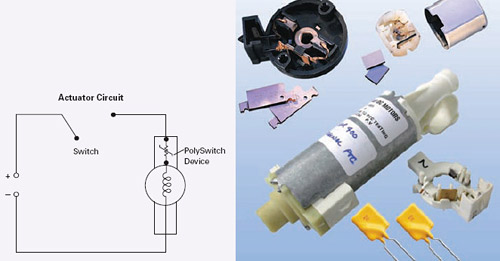

Автомобильные электроприводы и электродвигатели постоянного тока

Автомобильные электродвигатели могут перегреваться и негативно влиять на компоненты чувствительные к температуре. Помочь защитить эти компоненты и электродвигатель способно устройство PolySwitch. Если его установить непосредственно на корпус электродвигателя, обеспечив тем самым тепловой контакт, то при повышении температуры электродвигателя PolySwitch будет ограничивать ток через обмотку.


- AHRF, AGRF, AHEF
- SFF, SFS, SFH

Проводники печатных плат автомобильной электроники

Миниатюризация электроники приводит к уменьшению размеров печатных плат, в том числе и за счет снижения ширины печатных проводников. Но при этом электроника должна управлять силовыми узлами автомобилей. Например, стеклоподъемники, поворотники зеркал, обогреватели, дверные замки и т.п.


Устройства PolySwitch помогут обеспечить защиту от выгорания силовых печатных проводников при коротких замыканиях в нагрузке и других дефектах.


- AHRF, AGRF, AHEF
- AHS, ASMD, miniSMD, microSMD, nanoSMD
- SFF, SFS

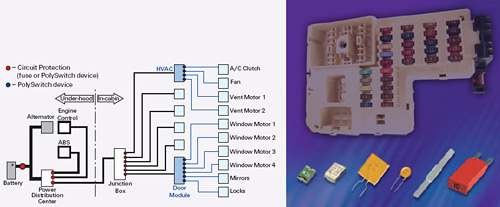

Автомобильные жгуты

Современная архитектура жгутов грузовых и легковых автомобилей подверглась значительным изменениям из-за увеличения числа используемого бортового электронного оборудования.

Для экономии места и снижения издержек в жгуты стали встраивать электронные компоненты. Варисторы и устройства PolySwitch идеально подходят для этих целей.


- AHRF, AGRF, AHEF
- SFF, SFS
- VLP, VLR, VTP, LTP, SRP
- ASMD
- BD280

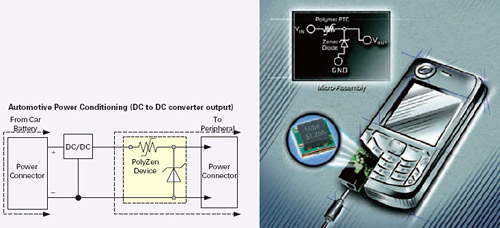

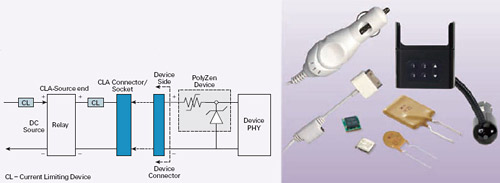

Автомобильные прикуриватели и сетевые адаптеры

Современные водители используют множество электронных устройств в автомобиле. При этом питание их осуществляется через бортовую электросеть через прикуриватели и сетевые адаптеры. Например, мобильные телефоны, коммуникаторы и т.п.

Все эти устройства должны работать в тяжелых условиях, как-то, большая вероятность бросков тока и напряжения, коротких замыканий и т.п. Поэтому для защиты оборудования в прикуривателе можно использовать устройства PolySwitch, а в сетевом адаптере устройства PolyZen.


- AHRF, AGRF, AHEF
- AHS, ASMD
- SFF, SFS, SFH
- PolyZEN

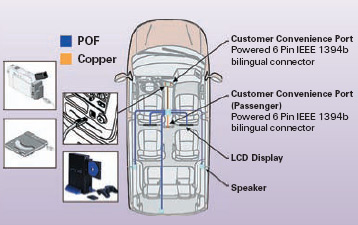

Автомобильные телекоммуникационные сети



В настоящее время автомобиль становится все больше похожим на "развлекательный центр". В нем устанавливают мобильные компьютеры, DVD-проигрыватели, навигационное оборудование, музыкальные центры, видеокамеры и т.п. Это оборудование включается в бортовые информационные сети, такие как, MOST, FlexRay, IEEE1394.

Для защиты этих сетей от коротких замыканий могут использоваться устройства PolySwitch, а для защиты от электростатических потенциалов, возникающих при коммутации и прикосновении к разъемам, рекомендуются компоненты защиты от электростатики SESD.




- AHS, ASMD, miniSMD, nanoSMD
- SFF, SFS
- PESD, SESD



Мостовые схемы управления электродвигателями



Автомобильные мостовые схемы на полевых транзисторах должны быть защищены от переполюсовки источника питания. Происходит переполюсовка в результате повреждения или чрезмерной разрядки аккумулятора, неправильного подключения аккумулятора и неправильной установки перемычек на платах.

Без соответствующей защиты от этого явления происходит чрезмерный перегрев транзисторов, выход их из строя и непредсказуемое срабатывание стеклоподъемников, зеркал и других устройств с электроприводом.





- AHRF, AGRF, AHEF
- AHS, ASMD

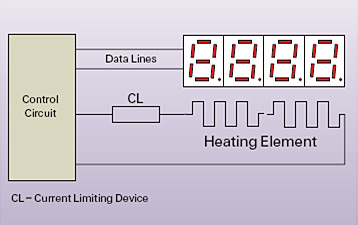

Нагреватели подсветки жидкокристаллических экранов



Жидкокристаллические экраны используемые в автомобилях отображают огромное количество информации, как-то навигационные карты, видео, информация с бортового компьютера и т.п. Работают они в широком диапазоне температур и поэтому имеют встроенный нагреватель.

Для предотвращения чрезмерного разогрева нагревателя и возгорания экрана, в результате выхода из строя схемы управления нагревом, предпочтительно в цепь нагревателя включать устройство PolySwitch.





- AHRF, AGRF, AHEF
- miniSMD, microSMD, nanoSMD
